    空调设备用户案例

    订购热线:130-1377-6682
    联系我们


    Project name(SGM)
    (项目名)
    GRT-1439前壳 Part name(SGM)
    (零件名)


    Part number(SGM)
    (零件号)




    CAD Version
    (CAD模型版本)


    Date of Moldflow Review
    (评审日期)
    2018.04.07 Moldflow REV
    (Moldflow版本)
    2017
    Mould / Product Company
    (模具/零件供应商)


    Moldflow Analyst
    (Moldflow工程师 )
    HS


    Part information(产品信息)——零件供应商提供

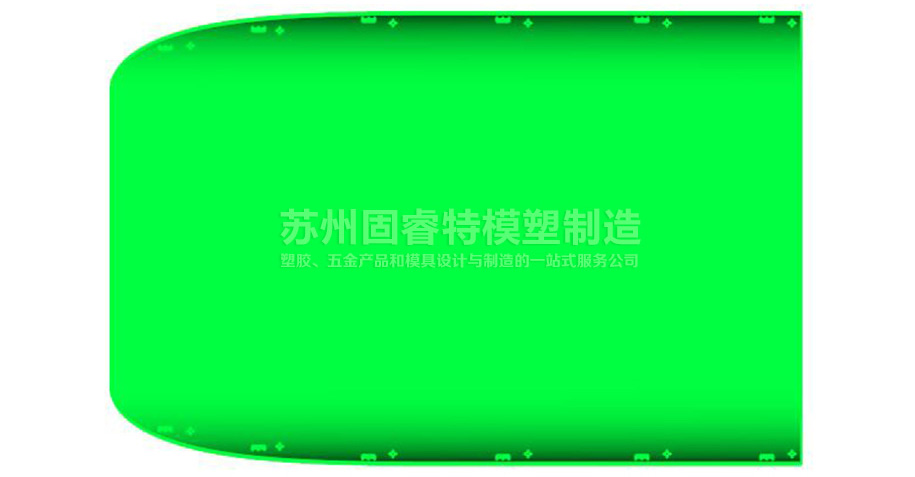

    1、Appearance Surface Definition (外观面定义)

    产品外观面3D数模显示
    Material Data

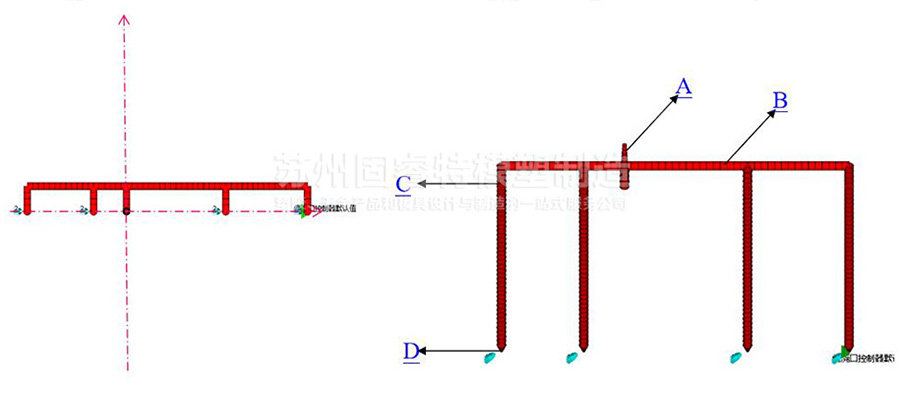

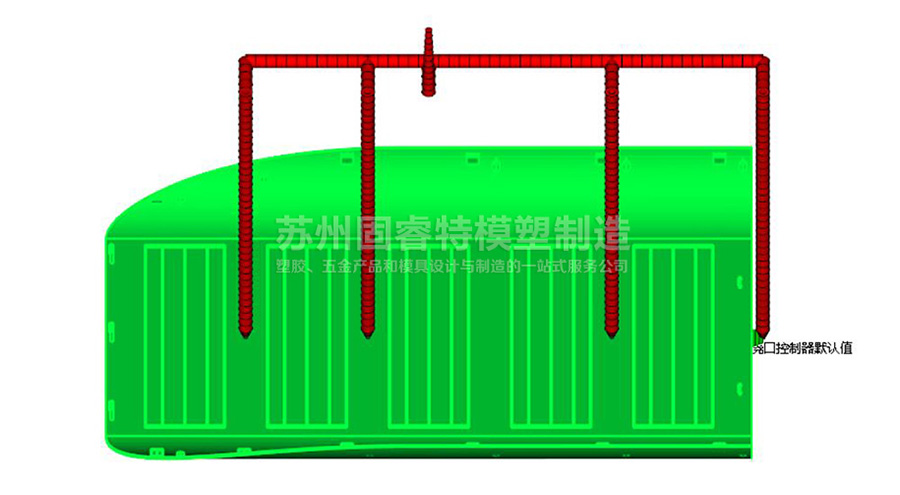

    Initial Nozzle/Gate Locations and sizes(浇口位置/尺寸)


    A

    B

    C

    D

    E

    F

    Ø8-Ø16

    Ø16

    Ø16-Ø6


    Ø16-Ø5








    Process settings(工艺参数设置)



    Mold surface temperature

    50

    Melt temperature

    230

    Fill time

    3.423s

    Pressure Velocity/switchover (%volume)

    98%

    Maximum injection pressure

    83.17Mpa

    Maximum Clamp force

    1894.4tonne

    Total projected area

    3556.1237cm^2

    Max flow front temperature

    228.8

    Min flow front temperature

    237.1

    Packing time

    10S

    Packing pressure

    60MPa



    填充结果:
    Fill time (Animate & Contour)
    Pressure at V/P switchover
    Pressure at the end of fill
    System pressure(Process pressure & packing profile)
    Flow Front Temperature
    Shear rate
    Clamp Force
    Froze Layer vs Time
    Air Traps
    Weld Lines
    Volumetric shrinkage at ejection
    Sink Mark Depth
    Frozen layer Fraction at end of fill


    Fill time - Animate(动态充填动画)


    Results Explanation:

    结果说明

    填充时间为3.423s,产品流动顺畅、无明显滞流发生

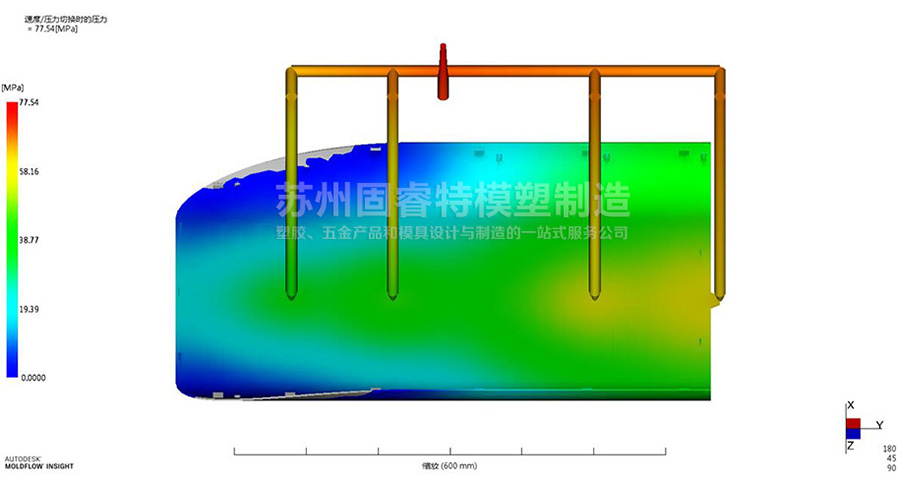

    Pressure at V/P switchover(V/P转换及其压力分布)



    Results Explanation:

    结果说明

    最大注塑压力为77.54mpa产品充填体积98.0%时进行保压切换,充填趋近平衡。射压稍高



    System Pressure(Nozzle Pressure & Packing pressure
    (喷嘴压力曲线\保压控制曲线)


    Results Explanation:

    结果说明

    产品注射过程中最大压力:83.17MPa如果型腔内压力大于40MPa,产品易出现飞边。由于模具和产品结构、注塑机、辅助设备、电压、成型工艺等因素的影响,实际所需的最大注塑压力略有误差

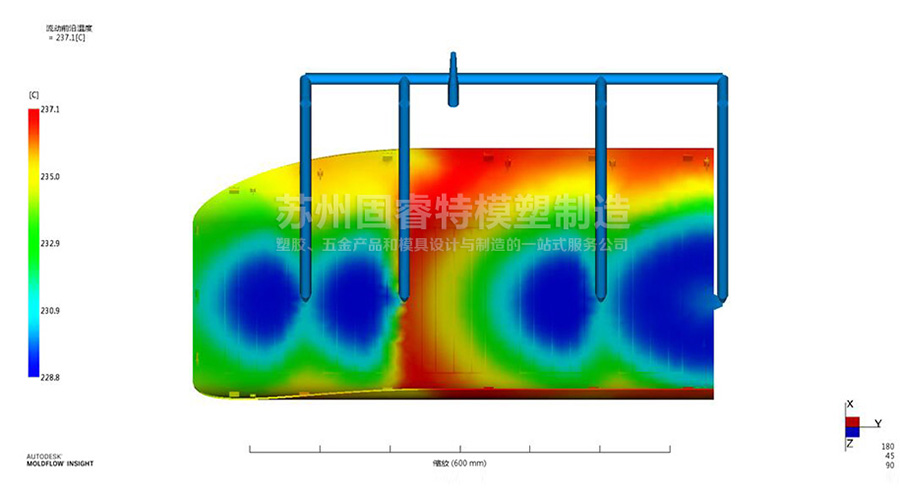

    Flow Front Temp(熔体流动前沿温度)




    Flow front Temp. Difference

    流动前沿温差

    8.3

    Temp. Diff. at A surf.

    产品外观面温差

    8.3

    Recommended material Temp.材料推荐成型范围

    200~280



    Specification:

    流前温度说明

    产品外观面温差8.3度左右。前沿温度相差较小,在推荐范围内影响不大。

    一般料流温度在所推荐料温±20 ℃以内,可以接受。料流温度太高,材料易烧焦降解。料流温度太低,熔接纹、流痕较明显,甚至短射。

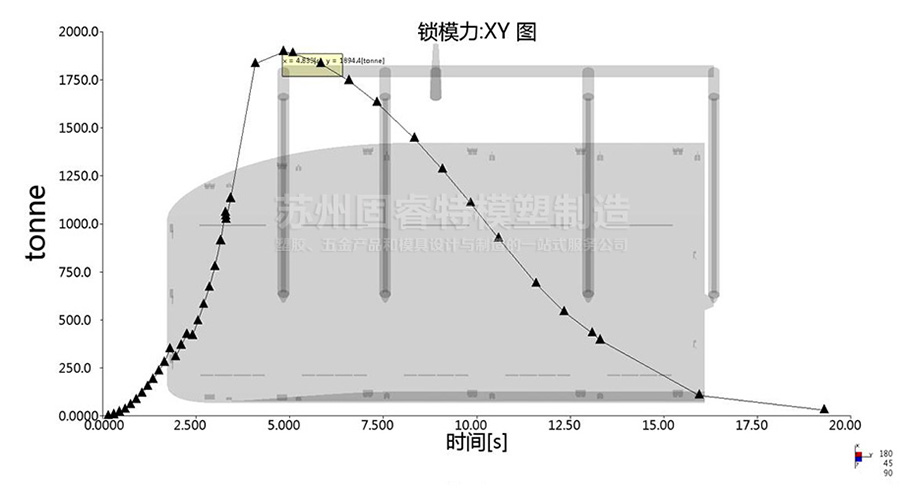

    Clamp Force(锁模力)


    Max. clamp force

    CAE最大锁模力

    1894.4T

    Clamp force limit

    注塑机最大锁模力

    /T

    Specification:

    锁模说明

    注塑机锁模力符合要求

    由于模具和产品结构、注塑机、辅助设备、电压、成型工艺等因素的影响,实际所需的最大锁模力略有误差。可用锁模力的经验计算公式相验证。



    Air Traps(气穴)


    Specification:

    排气说明

    产品表面没有明显困气产生.



    Weld Lines(熔接线)



    Flow front temperature at weld line

    熔接线处流前温度

    -

    Specification:

    熔接线说明

    产品外观面无熔接线。

    一般,熔接纹对接角度<75度,波前温度低,熔接纹区域有明显困气,则熔接纹较明显。

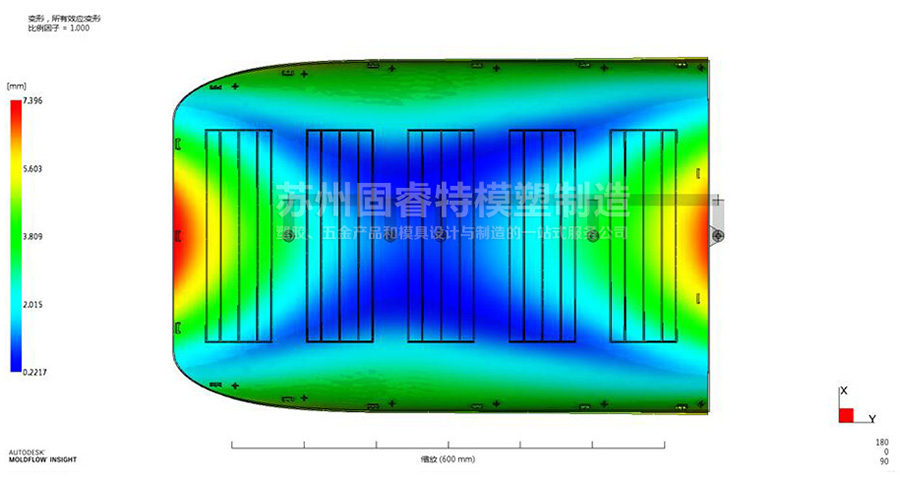

    Deflection all effects

    Measurement datum
    测量产品变形的基准(三个基准点构成)
    以坐标轴为基准 Deflection scale
    图示变形比例
    1
    Total deflection
    总变形量
    7.6mm
    Specification:
    变形说明
    上图为产品总体变形的趋势。

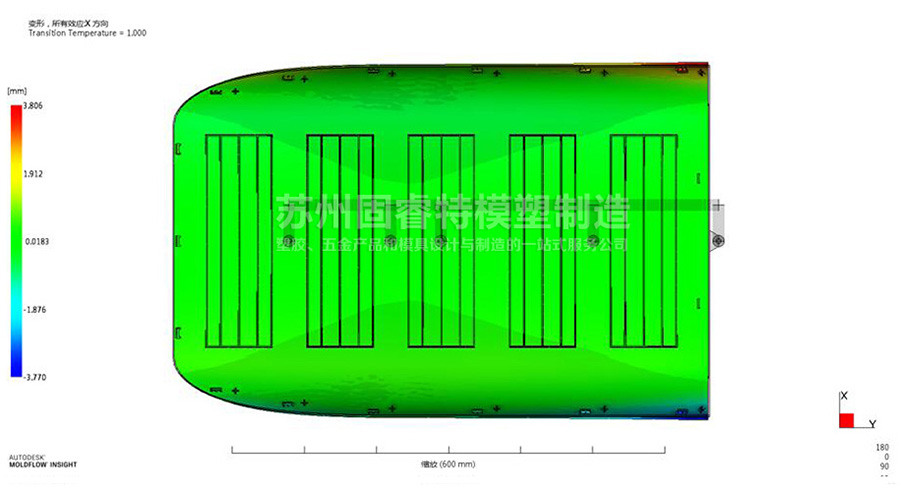

    Deflection X component


    Measurement datum
    测量产品变形的基准(三个基准点构成)
    以坐标轴为基准


    Deflection scale
    图示变形比例
    1
    Total deflection
    总变形量
    7.6mm;
    Specification:
    变形说明
    图示显示制品总变形趋势.变形值仅供参考


    Deflection Y component

    Measurement datum
    测量产品变形的基准(三个基准点构成)
    以坐标轴为基准


    Deflection scale
    图示变形比例
    1
    Total deflection
    总变形量
    4.5mm;
    Specification:
    变形说明
    图示显示制品总变形趋势.变形值仅供参考

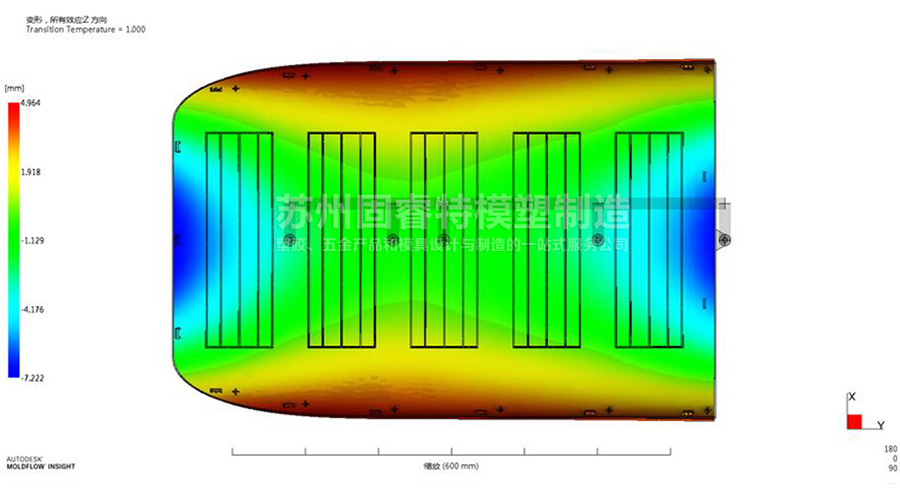

    Deflection Z component


    Measurement datum
    测量产品变形的基准(三个基准点构成)


    以坐标轴为基准


    Deflection scale
    图示变形比例
    1
    Total deflection
    总变形量
    42.5mm
    Specification:
    变形说明
    图示显示制品总变形趋势.变形值仅供参考




    Conclusions and suggestions


    Conclusions from CAE results

    从分析结果判断可能出现的问题、结论

    1.整体充填平衡,无短射滞流发生。

    2.产品表面没有熔接线发生

    3.产品外观面没有明显困气现象

    5.产品充填压力77.54没有超过注塑机的70% 180*70%=126

    Suggestions

    解决办法及建议
